本文從水汽蒸發的規律出發，探討了超微量紫外可見分光光度計類儀器實際應用中發現的測試誤差、穩定性問題產生的可能原因，并從測試樣品體積調整、移液器的選擇和點樣操作時間控制三個方面提供了建議。

一、自然界水汽蒸發的基本規律

       自然界，液態的水從液面、固體表面轉變成氣態并擴散進入大氣的過程，稱為水的蒸發^[1]。我國學者綜合了蒸發面的飽和蒸汽壓差、水面風速、空氣相對濕度和環境氣溫4個主要影響因素后，在描述水蒸發規律的經驗?zāi)Ｐ汀罓栴D公式基礎上，建立了自由水面蒸發速率（或水日蒸發量，用E表示）的計算公式 ^[2]，即。

E = (e₀- e₁₅₀) ? f(W) ? [c + d(1-U²)^0.5] ? f(T₀-T₁₅₀)

       水面蒸發速率的單位為mm/d。1mm/d代表單位面積上的日蒸發液體高度為1mm。

       其中：

       水汽壓是指空氣中汽態水的分壓強。飽和水汽壓則是指在一定溫度下、一定體積空氣中，水汽達到最大限度含量時的分壓強。溫度升高，能使原已處于飽和狀態的空氣變得不飽和，還能進一步容納更多的水汽，蒸發面上的蒸發重新出現，則飽和水汽壓因而隨之增大。e₀指水面飽和水汽壓強，e₁₅₀代表水面上方150cm高度空氣的飽和水汽壓強。二者之差（e₀- e₁₅₀）為飽和水汽壓差。飽和水汽壓差越大，蒸面發面上蒸發作用越強。

       f(W)為風速函數，W代表水面上空150 cm 處風速。水面風速可加快空氣中水汽的擴散和輸送，使水分子更容易逸出水面，蒸發加快。風速大，即f(W)值大。

       U為空氣相對濕度，是某一溫度下空氣中的實際水汽壓與該溫度下空氣飽和水汽壓的比值。相對濕度較小時，水汽向外擴散和交換較快，蒸發作用較強。

       f(T₀-T₁₅₀)為溫度函數，T₀、T₁₅₀分別指代水面、水面上方150 cm高處的氣溫。通常，水體溫度升高并高于T₁₅₀會加大蒸發速率。

       由道爾頓蒸發定律可知，水面上方空氣相對濕度小、水面風速大、水體溫度高，可增大自由水面水蒸發率。這在用氮?dú)獯祾邇x進行樣品濃縮時很容易體驗到：增大高純度干燥氮?dú)饬髁?、采用加熱模式可增加水等溶劑的蒸發速率，提高樣品濃縮效率。而PCR、實時熒光定量PCR實驗中則特別注意反應孔的密封。因反應體系水分蒸發，將造成樣品孔內反應組分濃度失衡，會破壞各孔擴增均一性，甚至使PCR失敗。

       不同地域和季節，實驗室的室溫、通風對流條件、空氣相對濕度不同，水汽蒸發對實驗樣品影響的直觀程度不一。

       譬如，蛋白凝膠、轉印膜、新鮮組織等樣品長時間直接暴露于空氣中，水分大量蒸發對實驗潛在危害的防范意識已深入人心，人們通常會采取保濕保鮮處理措施應對。微量紫外可見光度測試操作中，上樣體積通常不過數微升，點樣后放下檢測臂，20秒時間不到即可自動完成測定和結果顯示，操作簡單便捷，并不存在可影響到樣品測試精度和穩定性的繁文縟節。其實，微量紫外測定操作與水分蒸發之間，看似微不足道，實則關系重大。

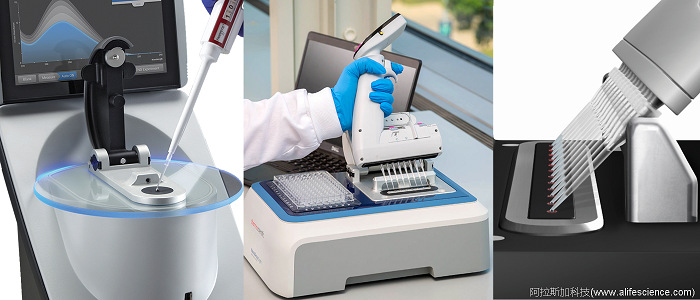

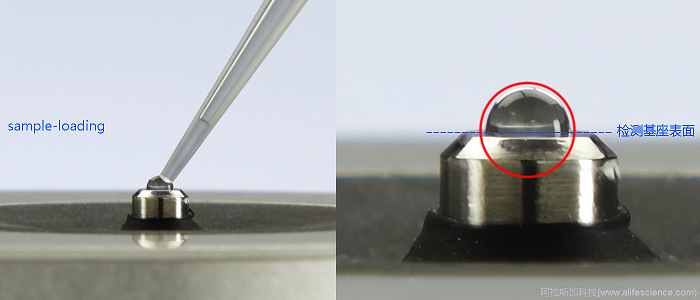

       NanoDrop類微量光度計與NanoPhotometer N60超微量紫外可見光度計對體積2.0μL以下樣品常規濃度樣品測試光路生成所用方法完全不同（詳情可參考《Implen NanoPhotometer微量紫外可見光度計隆重上線》）。美國NanoDrop為代表的微量紫外分光光度計的測試光路的形成及有效維持取決于兩個關鍵因素：一是疏水性石英光學表面對樣品的低吸附性，二是樣品中水的表面張力作用。此二者共同作用可確保滴加到檢測窗表面的液滴自動收縮形成飽滿圓珠。一旦光學表明因樣品污漬、鹽分、表面活性劑等殘留，點樣后液體無法形成半球型微珠，測試系統的穩定性和可靠性將不復存在。

       而液體圓珠的生成后，隨之而來便是水汽蒸發與樣品濃縮的問題。

二、超微量紫外可見光度計測定中的樣品濃縮問題

       比表面積（specific surface area）是指物體表面總面積與其體積之比值。

       在材料科學、化學工程等領域，通常，粒子越細，比表面積（習慣上用單位質量物料所具有的總表面積標示，單位m2/g）越大。粒子物化活性，如氧化、溶解、蒸發、催化以及生理效應等都因細粒子比表面積大而加速。生物學中，細胞的比表面積影響細胞物質交換和代謝功能。小細胞通常具有較高的比表面積值，它們能夠更有效地從外部環境中攝取所需的養分并排出廢物。

       根據幾何學常識，在體積相同條件下，與圓柱體、橢球體、正方體比，球體的表面積是最小的，因而球體的比表面積也最小。

       自然界中，露珠一般形成于溫濕度適宜、晴朗無風或微風的夜晚，而隨著清晨氣溫升高和氣流攜帶水汽加速擴散作用，很快會因蒸發而消失。因所附著物體表面及位置不同，露珠往往呈球形、半球型或水滴狀。

       球體體積=4πR3/3，故半球體的體積為2πR3/3。

       球體表面積=4πR2 ，則半球體的曲面部分的面積＝2πR2。

       將半球體的曲面表面積與半球體積（露珠或超微量測試樣品的容積）的比值視為半球體比表面積（等效于單位體積液體所占曲面表面積，單位為m2/μL），該比值=3/R，它與半球半徑成反比。液體體積增加，半球直徑加大，半球曲面比表面積降低。

表1 半球體積-半徑-曲面比表面積表

       譬如，半球體積（相當于露珠或測試溶液體積）從2.0μL增加至4.0μL時，半球半徑增至原來的1.26倍，而半球曲面比表面積反而降至原來的0.79倍。

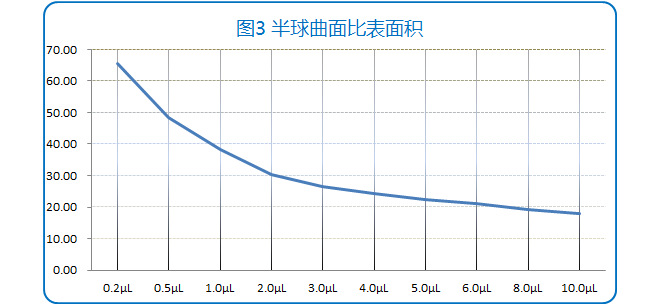

       將表1中半球球體體積(x軸)與曲面比表面積（y軸）作圖可得到半球曲面比表面積隨半球體積變化曲線。圖3中，比表面積曲線在0.5 – 2.0μL體積區間呈現為急劇俯沖下降段，2.0μL是一個轉折點，此后的曲線相對平緩，其中2.0μL – 5.0μL體積區間下滑坡度略大，5.0 – 10.0μL體積區間比表面積降幅收窄、降速減弱。

       水溶液直接暴露于空氣中，存在水分蒸發問題。在自由水面，蒸發速率相同條件下，半球體積大，半球曲面總表面積大，則相同時間內因蒸發損耗的水汽絕對體積固然更大。但曲面比表面積曲線則告訴人們：半球體積較小，曲面比表面積反而較大，則相同時長內液體蒸發速率更高，單位體積液體的濃縮作用越明顯。因此，存在這樣一種事實：半球形液體體積少——單體液體曲面比表面積大——單位體積蒸發速率大——單位體積液體蒸發量大——溶液濃縮效應大。簡單概況起來就是，半球體積小，液體濃縮程度大。

       測試樣品因水汽蒸發所致濃縮效應對測試結果的影響，在常規比色皿測定中可能不明顯，但對于NannoDrop One C這類超微量紫外可見光度計，單樣品上樣體積僅2μL的測試操作，濃縮效應對測試結果的影響清醒則蔚為壯觀。而為減少小體積樣品測試結果因水汽蒸發樣品濃縮所致測試誤差，適度增加上樣體積不失為一個有效應對方案。

       從圖3看，2.0μL – 5.0μL體積區間具有較高效（比表面積）費（樣品消耗體積）比。相對而言，5.0μL – 6.0μL體積較2.0μL更理想。故有業內資深人士吳鐵坤先生曾建議，NannoDrop系統單個測試樣品的點樣體積以5.0μL為宜，看來頗有見地。

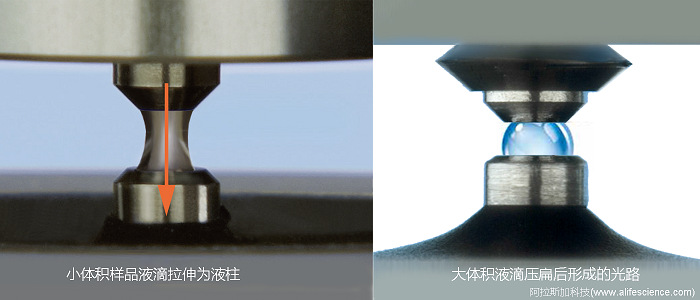

       NannoDropOne C代表的微量紫外可見光度計的測試光學原理基本一致，即點樣后在檢測基座和檢測臂光學表面半球形液滴轉變?yōu)橐粭l垂直液柱，測試光路從液柱的中軸穿過來對樣品檢測。NannoDropOne的測試光程介于0.030 - 1.0 mm之間。而從表1可知，0.5μL - 2.0μL體積樣品的半徑介于0.62 - 0.98mm之間，當測試光程為1.0mm時，液滴由半球體被輕度拉伸為垂直液柱并且在8秒鐘測試期間維持不變。因半球體轉換為柱體后，液體表面積增大的同時水汽蒸發速率隨之增加。

       而點樣體積達到3.0μL后，液滴半徑增至1.13mm以上，其自然半徑和高度足以充滿上下光學界面空間。檢測臂放下后無需拉伸液滴即可自然形成穩定有效的檢測光路。此時，液體呈不規則半球體狀（近似于橢球體），曲面比表面積值變動程度細微到可以忽略，故樣品在測讀期間，水汽蒸發速率依然維持在較低水平，濃縮問題得以較好控制。

       正是基于降低此類型儀器平臺測試運行期間樣品水汽蒸發的考慮，為確保測試運行可靠穩定，微量紫外可見光度計對測試環境的溫度（5 – 35℃）、空氣相對濕度（20-80% R.H.）、通風氣流條件都有要求。譬如，NannoDropOne C操作指南規定：1）儀器置于遠離通風口和排氣風扇的位置以便有效減少樣品水汽蒸發；2）在建議的環境濕度范圍下運行時，應確保上樣體積足量，確保正確的液柱形成，以免蒸發劇烈干擾測試 ^[3]。

三、微量紫外可見分光光度計測定中移液器的合理選型

       正所謂量變引起質變的道理，當樣品體積的量變達到一定限度后，與測試有關的各種內外矛盾就會發生質變而對測試精準性產生制約。

       紫外可見光度檢測的測試光程從標準10mm降至0.03-1.0mm后，測試樣品體積驟減至2.0μL。此時，測試環境因素和內部水汽蒸發規律共同作用下，樣品體積的改變就對測試結果有決定性影響力。因不同體積測試過程對水汽蒸發引起的樣品濃縮作用抵抗力不同，確保上樣體積的精準、穩定控制的同時，減少測試操作期間樣品水汽蒸發損耗，就成為微量樣品檢測中技術關鍵問題。

3.1  移液器上樣精度的控制

       NannoDropOne C微量紫外可見光度計的單個樣品測試體積可低至0.5–2.0μL。移液器系統固有移液誤差、手工點樣操作誤差的疊加，每個測試樣品的實際上樣體積存在差異是難免的，點樣后至儀器自動測讀期間樣品因水汽蒸發量不同，樣品的濃縮程度不一，造成樣品測試穩定性、精準度下降，測試結果波動。因此，在樣品體積許可情況下，一方面應盡可能增加單個樣品的上樣體積，降低樣品水蒸發速率，減緩因液體濃縮對測試結果的干擾。另一方面，為精確移取2.0-5.0μL樣品，采用與測試體積匹配的移液量程，并盡量選擇高精度、高穩定性的電動或手動移液器執行移液操作。

表2  eppendorf Research Plus單道移液器移液精準度表

       從Research Plus系列單道移液器移液精準度數據看，移取2μL純水時移液誤差，0.1–2.5μL移液器與0.5–10μL移液器性能接近（約±2.0%），要遠優于另兩款2–20μL移液器（誤差±5.0%）。這說明，0.1–2.5μL與0.5–10μL兩款移液器與原廠高品質吸頭組合情況下的移液精度，可以滿足NanoDrop OneC、Nanodrop lite Plus、L-SP-A、L-SP-B、Unano-1000和Nano-300微量紫外可見分光光度計的測試要求。這與Nanodrop用戶指南的要求一致。Research plus系列0.5 - 10μL 8道可調量程移液器移取2.0μL提及的誤差低于5.0%，與NanoDrop Eight、Aurora-8000八道微量紫外可見分光光度計測定要求是匹配的。

       就現有的技術資料看，并非所有品牌移液器移液精度和誤差范圍達到上述微量紫外可見光度計穩定可靠測定的要求。因此，移液器的選擇，是確保超微量樣品紫外光度測定穩定性和測試精度的重要一環。

3.2 點樣操作時間控制

       如前所述，在水面蒸發速率相對穩定條件下，相同體積的半球形液滴，測試期間的水汽蒸發總量與蒸發時間相關。點樣后暴露過程和測讀耗時長，水汽蒸發量大，則樣品測試誤差大，數據可重復性、穩定性低。

       誠如《Implen NanoPhotometer微量紫外可見光度計隆重上線》文中所言，由于NanoDrop OneC（0.03mm/0.05mm/0.1mm/0.2mm/1.0mm五擋光程）、L-SP-HB（0.02mm/0.05mm/0.2mm/1.0mm三擋光程）和Unano-1000（1nm/0.2nm/0.05mm 三擋光程)、Nano300（0.2mm/1.0mm雙光程）等不同微量紫外光度計所設置的測試光程檔數不一，單個樣品完成全部光程掃描所需時長不同，樣品測試時長不同，這意味著相同體積樣品在不同機型上測試期間，水汽蒸發總量事實上存在著差異。

       此外，從實驗操作而言，在完成精細移液點樣后，應立即放下檢測臂啟動樣品測讀，以縮短樣品在檢測窗暴露時的水汽自由蒸發時間，降低測試誤差。而這對于樣品測讀時間較長的機型具有實實在在的意義。

       有研究人員曾反映， NanoDrop One單道微量紫外光度計測定核酸樣品的讀數誤差很大，分析主要原因是傳統單道手動移液器的移液精度和穩定性差，批內樣品點樣體積波動過大所致。故對于實時熒光定量PCR檢測中核酸模板濃度和品質評估，提出在8通道NanoDrop Eight測試平臺上、并采用8通道高精度移液器執行批量點樣操作，有望提高qPCR測試數據精準性和可靠性。

       因此，單通道精密移液器用于執行單通道微量紫外光度計的點樣操作十分理想，但不適用于NanoDrop Eight、Aurora-8000及NanoPhotometer N120這類多通道微量紫外可見光度計采用。因?yàn)椴捎脝蔚酪埔浩髦饌€(gè)檢測位點依次點樣操作，造成檢測窗上第一個與最末一個樣品在點樣后水汽自由蒸發時長上差異懸殊，認為加大了同批次樣品測試結果的誤差?？蛇x擇0.5–10μL量程可調的Xplorer plus、Research plus這類多道電動或手動移液器，一次性完成多個樣品同步操作，可避免因水汽蒸發時長不同因素加大測試誤差，有利于獲得高精準的測試結果。

【參考文獻】

[1]申德裕.介紹計算水面蒸發量的幾種方法. 水利信息化，1996, (4) : 24-28

[2]毛海濤, 王正成, 王曉菊, 等. 北疆平原水庫水面蒸發模型的建立與關鍵參數確定. 農業工程學報, 2018, 34(6): 129-136.

[3] NanoDrop微紫外/可見光分光光度計用戶手冊（Revision B）
